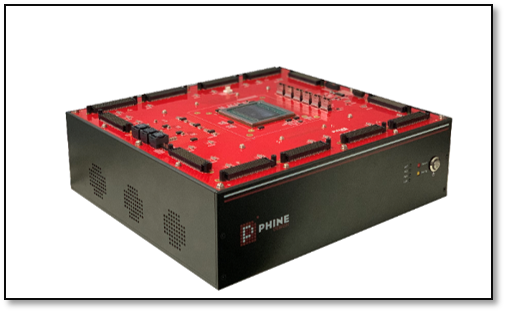

新致华桑(Newtouch)的PHINEDesign 平台NE-VU19P-LSI 借助赛灵思最大容量Virtex® UltraScale+™ FPGA,为最先进ASIC 及SoC 芯片原型认证和仿真提供了行业最高逻辑密度。



[案例研究]


项目简介

近年来,中国国内芯片市场发展迅速,而与之对应的芯片验证,仿真和测试的需求也急剧增加。Newtouch 希望借助最先进的FPGA 技术,升级其PHINEDesign FPGA 原型开发平台。该平台的前三代均基于赛灵思FPGA 平台而开发,其最近两代基于赛灵思Virtex®-7 2000T FPGA 和Virtex® UltraScale™ VU440 FPGA。

早在2019 年8 月赛灵思再次宣布突破世界记录,推出其第三代最大容量FPGA —— Virtex® UltraScale™ VU19P FPGA 时,Newtouch 就已经开始着手其第四代PHINEDesign 平台的升级换代,并最终打造了NE-VU19P-LSI 平台,大幅提高了验证效率,缩短了验证周期和客户的产品上市时间。


设计挑战

自2014 年以来,新致华桑一直紧跟赛灵思最先进FPGA 发展技术,持续为国内用户提供名为PHINEDesign 的最先进的FPGA 验证平台。其最新两代PHINEDesign 一直保持者与赛灵思创纪录的全球最大容量FPGA 更新迭代的创新进程:其第二代PHINEDesign 采用的是赛灵思首款全球最大容量FPGA —— Virtex®-7 2000T;第三代采用的是赛灵思第二款全球最大容量FPGA —— Virtex® UltraScale™ VU440。

随着国内芯片市场的迅猛发展而驱动的芯片验证,仿真,测试需求的增大和复杂度的升级。国内市场上针对大规模芯片验证平台的短缺或者性能的不足日渐凸显。作为大规模芯片仿真和验证平台的专业提供商,新致华桑意识到上一代以VU440 芯片为核心的FPGA 原型验证平台需要寻找更强大的FPGA 平台尽快实现更新换代,以满足巨大的市场需求。


设计成效

Newtouch 第四代PHINEDesign 平台NE-VU19P-LSI,将某些ASIC 原型或大规模SoC 开发的验证效率提升高达了30%。对于需要大

规模验证的客户而言,新平台可以节省将近50%的资源分区工作量,从而大大缩短验证周期,加快客户的产品上市时间。




下载案例详情:Xilinx-Newtouch-Case-Study- FINAL-CN-L.pdf

更多信息请访问赛灵思Virtex® UltraScale™ VU19P FPGA







新致华桑电子于2004 年成立,作为全球第一代使用FPGA 芯片的企业之一,积累了十数年的硬件电路以及FPGA 设计开发经验。自2014 年正式开始自有品牌PHINEDesign FPGA 平台的研发与销售至今,该公司原型验证平台产品已经历经三代更迭。

所属行业:原型验证

成立时间:2004年

公司总部:中国上海

公司网站:http://www.newtouch-elec.com
