【内部技术分享】Zynq & Zynq UltraScale+ MPSoC 以太网接口调试

当前位置：首页 > 公司新闻 >

➤

1、以太网接口介绍：

以太网接口包含管理、数据通信接口，管理接口也就是我们常说的MDC/MDIO，用来访问phy寄存器，配置工作模式、检测工作状态。数据接口：常见的有MII, GMII, RGMII,SGMII, QSGMII等，我们本次专注在RGMII。

TX/RX data between MAC & PHY

➤

2、

MDC/MDIO接口

：

帧格式: CL22(GE), CL45(XE)；

Phy地址: 访问外部哪颗phy；

MDC clock频率: 不超过2.5 MHz (defined by the IEEE802.3)；

Preamble

(32bits)

Start

(2bits)

OP Code

(2bits)

PHYAD

(5bits)

REGAD

(5bits)

Turn Around

(2bits)

Data

(16bits)

Idle

Read

1.......1

A₄A₃A₂A₁A₀

R₄R₃R₂R₁R₀

D15.......D0

Z^*

Write

1.......1

A₄A₃A₂A₁A₀

R₄R₃R₂R₁R₀

D15.......D0

Z^*

硬件设计Tips：MDIO为OD门，需1.5K电阻上拉。

➤

3、RGMII接口

：

硬件设计Tips：

RGMII规范中约定data和clock之间需要有2ns延迟，实现方式：

A. PCB板上绕线实现 (不推荐)；

B. PCB(data/clock等长处理)+PHY芯片上分别设置TX/RX delay(现在phy基本上均支持，使用前请查看phy手册确认)；

RGMII规范约定：

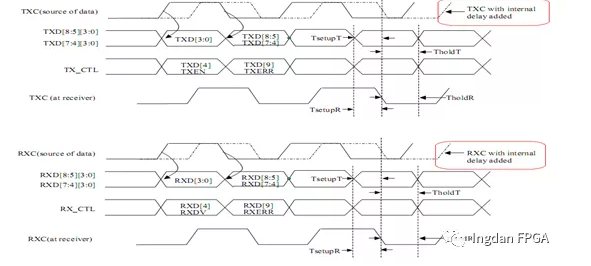

带有internal delay的phy/mac：

➤

4、

软件开发Tips：

Linux如何配置phy地址&phy delay，以ZCU102为例，GEM3 phy address=0xC，采用phy internal tx/rx delay，在设备树system-usr.dsti中添加phy地址和delay(有的phy硬件配置好，无需额外添加)。

➤

、

调试Tips：

在uboot下通过mii命令查看phy的link/AN/Speed状态，或者配置loopback测试。

常用命令有mii info、mii dump、miiwrite等等。

通过mii info可以查看MDC/MDIO总线下挂载了哪些phy address。

ZynqMP> mii info

PHY0x07: OUI = 0x5043, Model = 0x21, Rev = 0x00, 1000baseX, FDX

PHY0x0C: OUI = 0x5043, Model = 0x21, Rev = 0x00, 1000baseX, FDX

ZynqMP>

ZynqMP>mii device

MIIdevices: 'eth0'

Currentdevice: 'eth0'

通过mii dump可以查看phy的状态，可读性好。

ZynqMP> mii dump 7 0

0. (1140) -- PHY control register --

(8000:0000) 0.15 = 0 reset

(4000:0000) 0.14 = 0 loopback

(2040:0040) 0. 6,13 = b10 speed selection = 1000 Mbps

(1000:1000) 0.12 = 1 A/N enable

(0800:0000) 0.11 = 0 power-down

(0400:0000) 0.10 = 0 isolate

(0200:0000) 0. 9 = 0 restart A/N

(0100:0100) 0. 8 = 1 duplex = full

(0080:0000) 0. 7 = 0 collision test enable

(003f:0000) 0. 5- 0 = 0 (reserved)

➤

6、

常见问题及解决方法：

Q1：PHY无法访问？

A1：查看原理图MDIO是否有上拉、phy address是否正确、降低MDC clock测试。

Q2：能link但是ping不通？

A2：PC防火墙是否关闭，包含windows自带的防火墙？设备ip和pcip地址是否配置正确？如果以上均已操作正确，重点检查RGMII PHY的TX/RX delay配置。

END

更多问题，请联系我们的FAE
